Tekla Structuresを使用したBIM制作及び建築鉄骨の一般図・詳細図・型紙データ等の出力を御紹介させていただきます。
製作が困難な物件、二次元では納まりが確認できない物件等に三次元CADの特色を生かし、関係者で納まりを確認しながら進めていけたらと考えています。
大きな物件、難易度の高い物件、工場は空きそうだけど図面を進める人材が不足している等さまざまな問題があると思います。
一時期の繁忙期のためだけのハード・ソフトのランニングコストをいかに抑えるかについて、ぜひ弊社にお手伝いさせてください。
3Dで取付いている以上図面通り製作すれば現場で同じものが出来上がります。
建ってしまうまでの不具合や心配事も解消されるでしょう。
これらの問題点についても弊社オペレーターおよび提携先ブレーンチームにより、お客様のご要望に沿ってフォローさせていただきます。
これらの問題点についても弊社オペレーターおよび提携先ブレーンチームにより、お客様のご要望に沿ってフォローさせていただきます。
寄棟は45°でなくても問題なく、ネコも図ではバラバラですがくっつけることも出来ます。

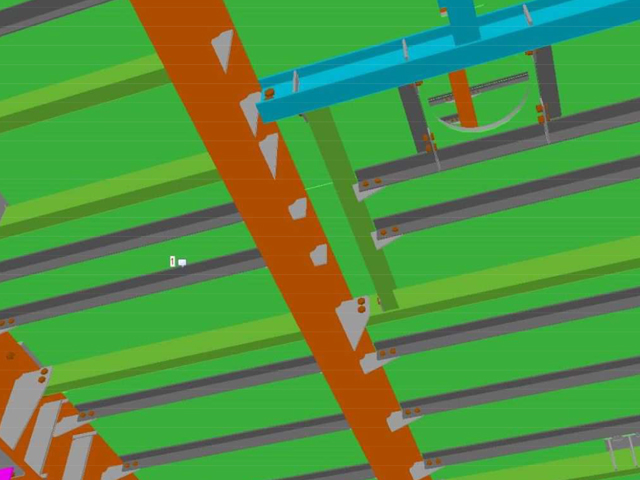

手摺及びチェッカーPLも入力。チェッカーPLは定尺に合わせて運べる大きさにしたり、支柱を避けた形状も可能です。

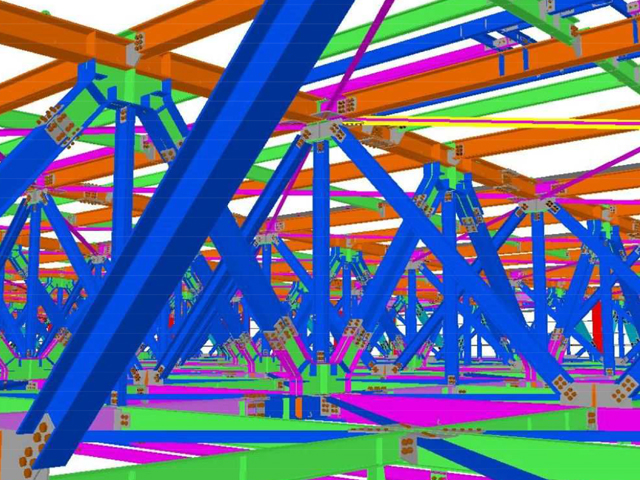

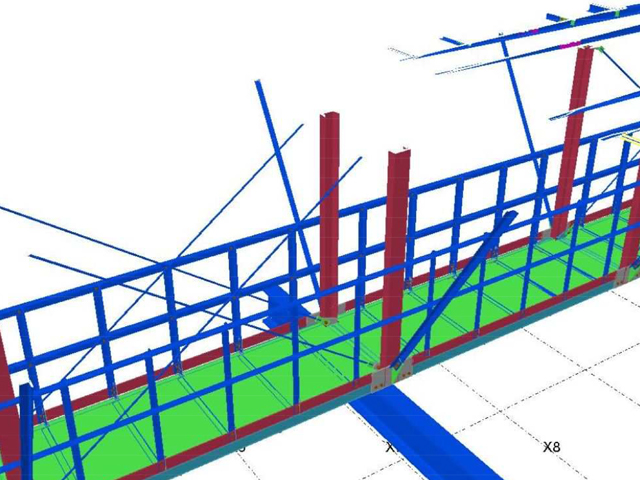

XとYが複雑に入り組んだ架構もOK。水平のアングルブレスも大丈夫。納まりを確認出来るので、工場加工の問題点も明確に分かります。

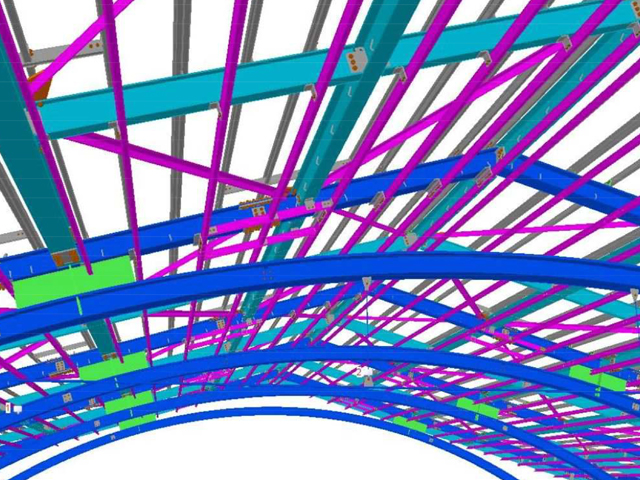

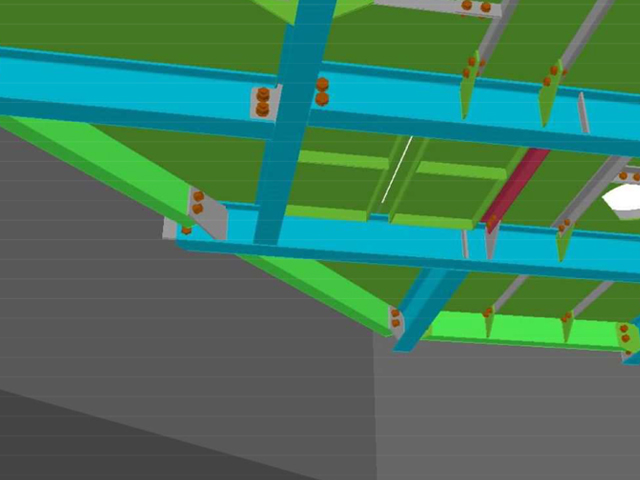

アール梁も入力。母屋ネコがついても問題なく入力。仕口が付いた梁もOK。納まりを見て運搬計画にも役立ちます。

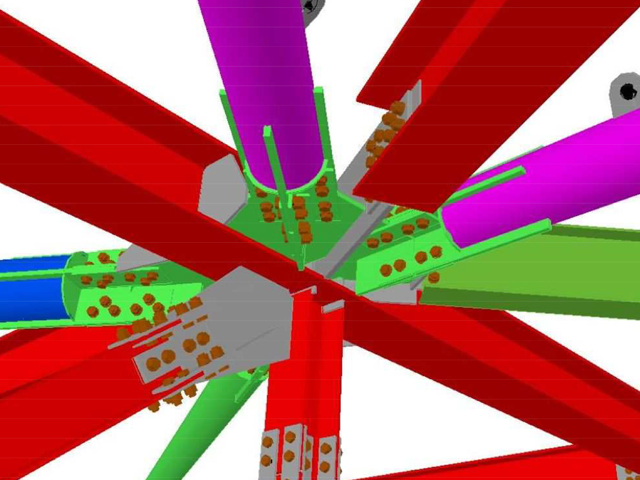

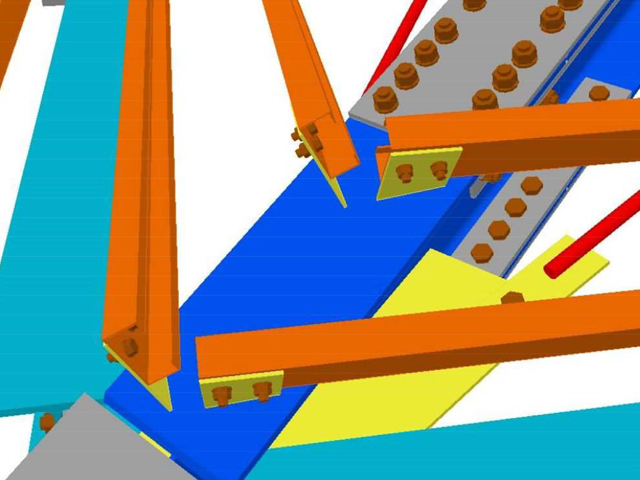

複雑に入り組んだ仕口部も目で確認しながら、溶接計画・開先形状の計画にも使えます。そのまま型紙も出力出来ます。

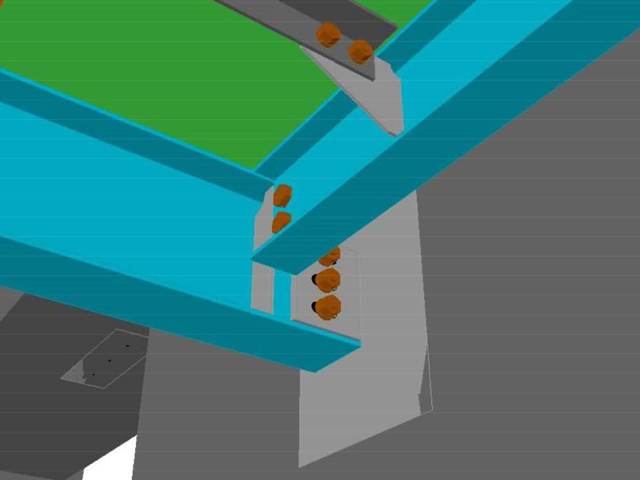

コンクリート取合いも入力。
※コンクリートは取合い部分のみ入力出来ます。
現場の状況に応じてチェッカーPLの大きさも調整します。割付図からそのまま型紙出力も可能です。

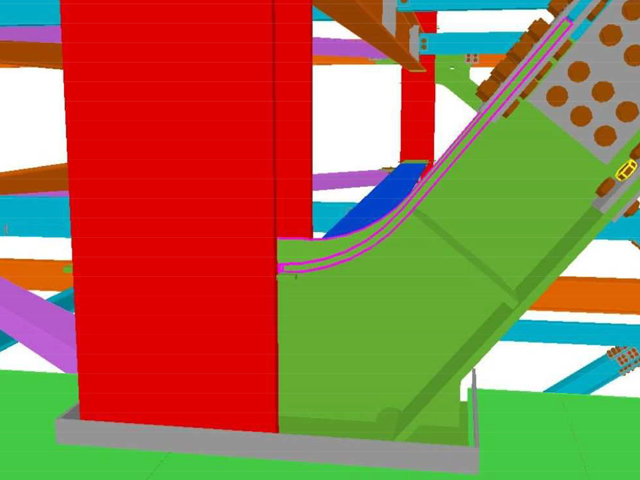

曲げ鋼板を使用したBH仕口も入力。曲げ位置も制限なくそのまま仕口の詳細図・型紙出力も行います。

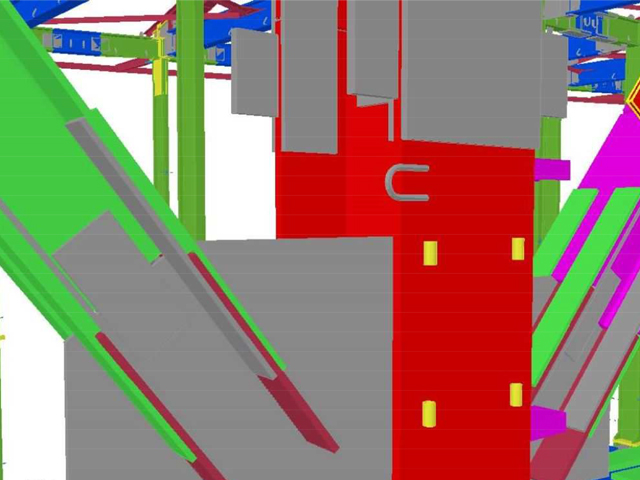

昇降金物や親綱フック、ステージ受け金物等。納まりを検討しながら入力出来ます。
複雑な躯体との取合いも確認しながら問題点を見つけられます。
